Давление водонепроницаемого грунта совместно с водой
Рассмотрим давление водонепроницаемого грунта и воды на плоскую ограждающую поверхность (рис. 10.14). На участок ограждающей поверхности АВ действует только вода, интенсивность давления которой определяется по законам гидростатики:
(10.19)

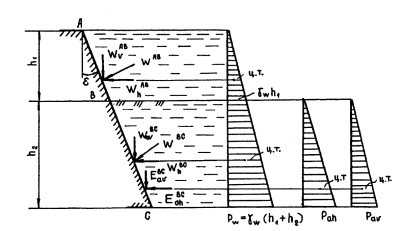

Рис. 10.14. Схема к расчету активного давления водонепроницаемого грунта и воды
Давление воды на грань АВ:
(10.20)
Давление воды WAB направлено по нормали к поверхности, по высоте совпадает с центром тяжести эпюры интенсивности Pw; уo = h1/3. Раскладывая полное давление воды на горизонтальную WhAB и вертикальную EM>WvAB составляющие, имеем
(10.21)
При определении давления грунта на участок ВС вода, расположенная выше грунта, считается равномерно распределенной нагрузкой интенсивностью q = γw·h1, которая заменяется эквивалентным слоем грунта:
